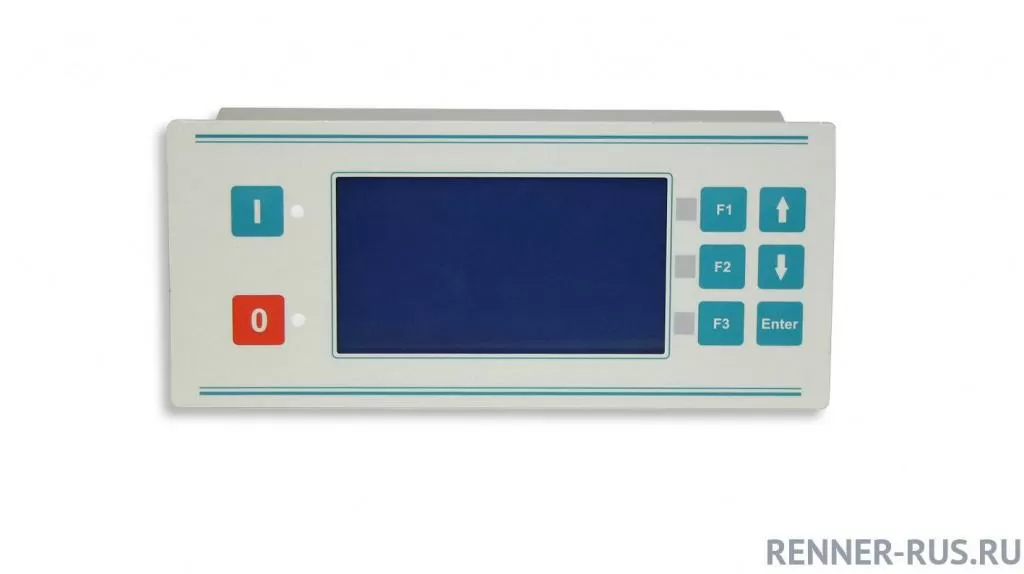

Панель управления RENNERtronic PLUS

Панель управления RENNERtronic PLUS

RENNERtronic PLUS – продвинутая система управления компрессором от компании Renner Kompressoren. Система управления отвечает за функцию подачи сжатого воздуха при мультикомпрессорной реализации, дистанционного включения/отключения компрессорного оборудования и ряд других возможностей.

Через цифровые входы также реализуется интеллектуальная система управления двигателем. Она устанавливает время разгона, контролирует количество циклов переключения мотора, а также время разгрузки по второму датчику давления.

Управление компрессором с расширенными функциями

RENNERtronic Plus выполняет все функции стандартной версии панели, но все рабочие параметры и состояние компрессора отображается на большом удобном дисплее в режиме реального времени. Внутреннее программное обеспечение снабжено таймером с 7 каналами.

Базовая схема переключения нагрузки:

Программное обеспечение оснащено контролем изменения базовой нагрузки через интерфейс RS485 (Modbus) (до 4 дополнительных систем).

Панель управления имеет 11 цифровых входов (вместо 5 у стандартной панели), 8 цифровых выходов (вместо 6), 1 аналоговый вход для датчика температуры и 3 для датчиков давления и трансформаторов тока. Два аналоговых выхода готовы к работе без дополнительного модуля. Контроллер оснащен большим дисплеем.

Контроль давления в системе:

Давление в системе контролируется датчиком давления на компрессоре, так что компрессор запускается снова только после полного сброса и остановки, и время также можно контролировать в зависимости от давления системы. Кроме того, проверяется, увеличивается ли давление в системе, например, при обнаружении трещины в приводном ремне.

Регулировка давления во втором диапазоне

Пользователь компрессора может самостоятельно задать 2 диапазона рабочего давления в установленных производителем пределах. Переключение между ними выполняется при включении одного из программируемых входов. Еще один способ регулировки давления – получение команды от вышестоящей системы управления через соответствующий программируемый вход.

Регистрация часов под нагрузкой и рабочих часов компрессора

Часы работы и рабочие часы компрессора сохраняются в диапазоне 0 – 999999 часов аналогично другим настраиваемым параметрам. Запись выполняется на постоянно запоминающее устройство.

Контроль установленных интервалов техобслуживания

Для масляного, воздушного фильтра и других расходных материалов и запчастей компрессора, подлежащих замере, задаются определенные интервалы эксплуатации. По их окончании система управления выдает для пользователя соответствующее сообщение.

Запоминающее устройство. Диагностика входных и выходных сигналов

В целях диагностики система управления сохраняет 10 последних сообщений с указанием часов их вывода. Аналогичным образом производится индикация статуса всех входов и выходов системы управления.

Настройка частотного преобразователя

Для настройки параметров компрессора с частотным преобразователем в RENNERtronic PLUS используется интегрированный PI-регулятор. В зависимости от заданного диапазона рабочего давления, он определяет соответствующую производительность. Ее значение передается на преобразователь в виде аналогового сигнала (необходим дополнительный модуль).

Обновление программного обеспечения

При необходимости обновления ПО, например, при установке новых или специальных программ, блок управления программируется через последовательный порт.

Таким образом, в RENNERtronic PLUS реализованы следующие функции:

• выдача сообщений о необходимости ТО. Предварительное появление на дисплее сигнала о необходимости сервисного обслуживания (за 100 часов);
• контроль направления вращения;
• дистанционное включение/отключение;
• контроль системного давления – осуществляется через дополнительный трансмиттер:

  • запуск только после окончания режима разгрузки;
  • контроль нагнетая давления;
  • время холостого хода зависит от процесса разгрузки;
• индикация последних десяти сигналов о неисправностях и предупреждениях.

Основное табло меню системы управления отображает следующие параметры:

• производительность;
• текущее давление;
• температуру компрессорного блока, которая измеряется температурным датчиком KTY;
• давление внутри компрессорного блока, измеряемое вторым трансмиттером давления;
• рабочее состояние установки (Холостой ход, Нагрузка, Готовность, Неисправность);
• имя сертифицированного дистрибьютора или производителя (Renner Kompressoren);
• рабочее состояние управляемых компрессоров (Run, Load, Standby) при работе в режиме «Переключение Нагрузки»;
• загрузку в процентах для компрессоров с частотным регулированием.

Панель управления RENNERtronic PLUS применяется в линейках винтовых и спиральных компрессоров RENNER:

• SLM-S 7.5 – 30.0.
• SLKM-S 7.5 – 22.0.
• SLDM-S 7.5 – 15.0.
• SLDKM-S 7.5 – 11.0.
• SL-S 1,5 – 7,5.
• SL-I 1,5 – 5,5.
• RSW c водяным впрыском.
• RS 75.
• Всех компрессорах с частотным преобразователем.
• RS-PRO 2-30,0 – 55,0 D.
• Booster (RSM).
• В винтовых компрессорах 2,2 – 55,0 kW.
